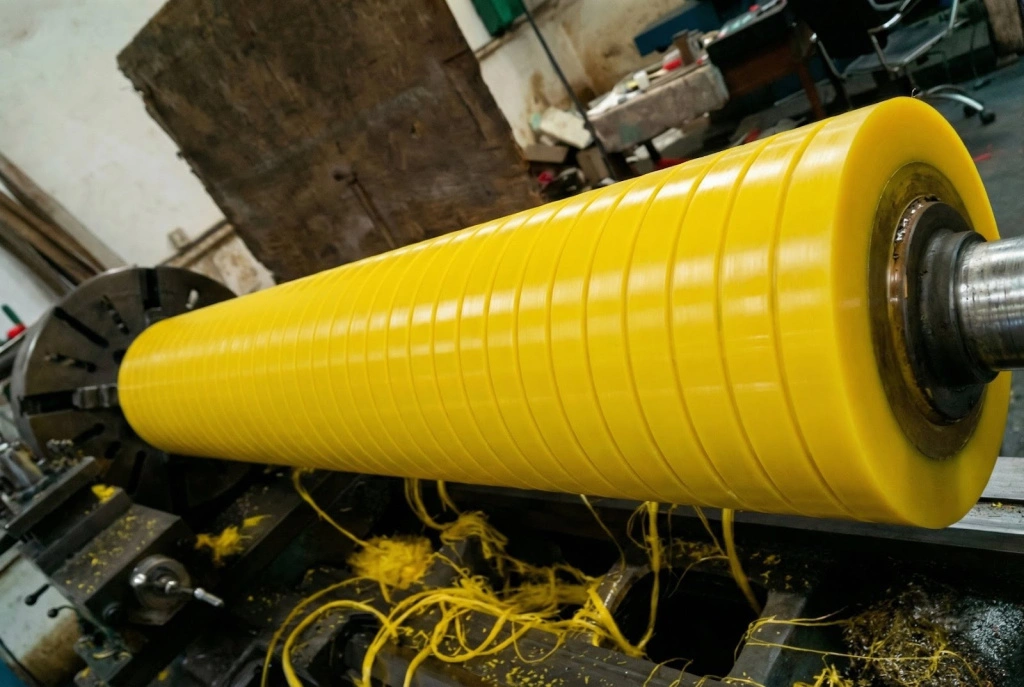

Гуммирование валов: технология и особенности обрезинивания

Гуммирование валов — это заводское нанесение резинового покрытия на рабочую поверхность детали. Такая обработка снижает износ, помогает оборудованию стабильнее работать и продлевает срок службы узлов, которые постоянно испытывают нагрузку.

Обрезинивание особенно важно для элементов, контактирующих с абразивами, влагой, химически активными средами и другими агрессивными факторами. Резиновый слой защищает металл от повреждений, уменьшает трение и снижает риск преждевременного выхода детали из строя.

Этот метод считается одним из самых практичных способов повысить стойкость оборудования. На поверхность наносят силиконовую резину и полиуретан, создавая прочное покрытие, которое хорошо переносит сложные условия эксплуатации и помогает механизму работать дольше без замены основных деталей.

Технология

Гуммирование — это нанесение на металлическую основу вала прочного, эластичного и химически стойкого слоя на основе силикона или полиуретана. Технология требует строгого соблюдения последовательности операций и точности на каждом этапе, поскольку качество сцепления и ресурс покрытия зависят от подготовки поверхности и режима обработки.

Процесс включает несколько обязательных стадий.

Состояние металлической основы определяет уровень адгезии будущего покрытия. Поверхность очищается от загрязнений, масел и окислов, затем выполняется абразивно-струйная обработка — дробеструйная или пескоструйная.

После механической обработки металл сушится и подготавливается к нанесению адгезионного слоя.

На подготовленную поверхность наносится клеевой состав, формирующий промежуточный адгезионный подслой между металлом и эластомером. Применяются специализированные праймеры, например Wacker Primer G 790 (стеклянная бутылка 0,7 кг) или ELASTOSIL AUX PRIMER G 3243 (0,8 кг).

Состав равномерно распределяется по поверхности и выдерживается в соответствии с технологическим регламентом. Праймер обеспечивает химическое сцепление основания с резиновой смесью и снижает риск отслоения в процессе эксплуатации.

На вал наносится резиновая смесь — полиуретановая или силиконовая. Материал применяется в виде листов, лент, формованных заготовок или жидкой композиции. Выбор способа зависит от типа эластомера и требуемой геометрии покрытия.

• Полиуретан. Используется литье под давлением или заливка жидкого состава в форму. Формируется монолитный бесшовный слой.

• Силикон. Применяется винтовая намотка формозаготовками из каландрованной смеси с последующей опрессовкой, обеспечивающей равномерную толщину по всей длине вала.

После нанесения материал подвергается термической обработке в автоклаве или печи. Под действием температуры и давления происходит вулканизация — химическая реакция сшивания полимерных цепей.

Материал приобретает заданную твердость, эластичность и износостойкость, формируя прочную связь с металлической основой.

После отверждения выполняется финишная токарная обработка. Снимается технологический припуск, формируются точные параметры диаметра, соосности и шероховатости поверхности.

В зависимости от назначения задается профиль — цилиндрический, бочкообразный или винтовой. Геометрическая точность необходима для стабильной работы вала в составе узла.

Способы гуммирования на предприятии

В промышленности применяются различные технологии нанесения резинового слоя на вал. Выбор способа определяется габаритами детали, требуемой толщиной покрытия и условиями эксплуатации.

Процесс выполняется в пресс-формах под давлением. В подготовленную форму помещают вал и дозированное количество резиновой смеси.

Под действием температуры и давления материал заполняет рабочее пространство формы и проходит стадию вулканизации. Метод применяется при серийном производстве и обеспечивает стабильную геометрию покрытия.

На предварительно подготовленную поверхность наносится клеевой слой или праймер. Затем под натяжением наматывается полоса или лист сырой резины.

Для длинных валов используется спиральная схема намотки, для коротких — укладка по всей ширине листа. Технология позволяет контролировать толщину слоя и применяется при ремонте и изготовлении крупногабаритных изделий.

После очистки и подготовки вал устанавливается между тремя вальцами. В зону контакта подается лист сырой резины с нанесенным клеевым подслоем.

При вращении вальцев материал равномерно оборачивается вокруг вала. Одновременно создаваемое давление и повышенная температура инициируют вулканизацию. Метод используется для получения плотного слоя с минимальным количеством внутренних дефектов.

Преимущества технологии

1. Повышение износостойкости. Полиуретановые и силиконовые покрытия устойчивы к истиранию и механическим нагрузкам, что снижает скорость износа рабочей поверхности.

2. Защита от агрессивных сред. Эластомерный слой изолирует металл от влаги, кислот, щелочей и технологических реагентов, предотвращая коррозию основания.

3. Температурная стойкость. Силиконовые материалы сохраняют свойства при температурах до +250 °C, полиуретан работает в расширенном диапазоне отрицательных и умеренно высоких температур.

4. Стабильность геометрии. После вулканизации покрытие сохраняет форму и заданную твердость, не растрескивается при циклических нагрузках.

5. Возможность подбора состава. Тип эластомера, твердость по Шору и толщина слоя подбираются под условия эксплуатации — контакт с маслами, абразивами, транспортными лентами или режущими элементами.

Какие виды полиуретана и силикона применяются

Для гуммирования валов используют полиуретановые и силиконовые эластомеры разных типов. Конкретная марка подбирается по условиям эксплуатации: нагрузке, температуре, контакту с маслами, влагой и химическими веществами.

• Эфирные полиуретаны
  Отличаются высокой стойкостью к истиранию, воздействию масел и озона. Применяются в условиях повышенного трения и нагрузки, но чувствительны к гидролизу при сочетании влаги и высокой температуры.

• Специальные марки
  Выпускаются с добавками (графит, тефлон) для снижения коэффициента трения, повышения химической стойкости или увеличения эластичности. Применяются в узкоспециализированных технологических узлах.

• Высокотемпературные вулканизируемые смеси (HTV)
  Наиболее распространенный вариант для промышленного гуммирования. Обеспечивает прочность, стабильность структуры и высокую химическую стойкость.

• Силиконовые смеси для валов (промышленные марки)
  Используются для формирования покрытия с заданной твердостью и устойчивостью к нагрузкам. Примеры применяемых материалов: СИЛКА 7170-Н, СИЛКА NE9560, ИРП-1265 НТА, Силфор 238 (твердость 80), Силфор 237 (твердость 70).

• Силиконы общего и специального назначения
  Включают пищевые и сертифицированные составы, термостабилизированные смеси и маслостойкие варианты на основе фторсиликона. Примеры: СИЛКА-0960pt, СИЛКА-0940pt, SE6916HA (до 320 °C), фторсиликоновая смесь G1060.

Выбор материала: почему полиуретан и силикон превосходят обычную резину

Традиционная черная резина на основе бутадиен-нитрильного каучука (NBR) применяется в промышленности десятилетиями. Материал устойчив к маслам и обладает приемлемой износостойкостью, однако в условиях высоких нагрузок, агрессивных сред и расширенного температурного диапазона его характеристики ограничены.

Полиуретан и силиконовые эластомеры демонстрируют более стабильные физико-механические показатели. Они обеспечивают повышенную стойкость к истиранию, окислению, ультрафиолету и воздействию химвеществ, что расширяет их применение в промышленном оборудовании.
